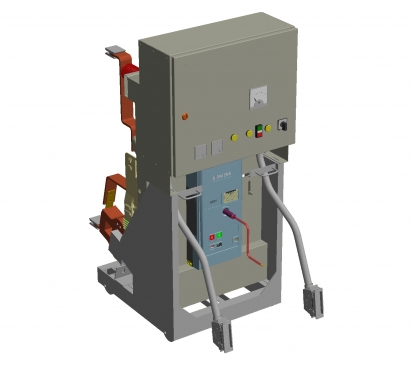

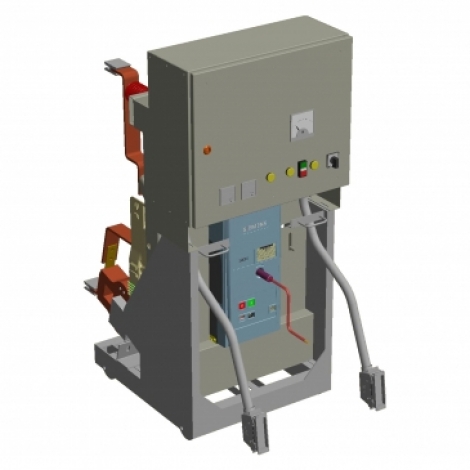

Retrofitas
Tai sprendimas atnaujinant ir modernizuojant senus, susidėvėjusius vidutinės įtampos skirstymo narvelių ištraukiamus jungtuvų vežimėlius. Atnaujinimo metu atliekama:
- vežimėlis išardomas, nuvalomos rūdys ir seni dažai, jeigu yra įtrūkimai rėme – suvirinama ir nudažomas;
- suprojektuojami ir sumontuojami mechaniniai bei elektriniai vežimėlio blokavimo mechanizmai;
- sumontuojamas naujas vakuuminis jungtuvas (Siemens SION 3AE5 arba 3AE1, ar kito gamintojo) atnaujinami įžeminimo kontaktiniai gnybtai;
- atnaujinami sroviniai kontaktiniai gnybtai;
- galima sumontuoti jungtuvo antrines grandines ir jų jungtis; galima pagaminti ir sumontuoti RAA spintą;
- pateikiama išsami atnaujinto vežimėlio eksploatavimo instrukcija.
Techniniai parametrai
Standartai | LST EN 62271-1 |
LST EN 62271- 100 | |
Vardinė įtampa Ur , kV | 12 |
Vardinė srovė Ir , A | 800 - 1600 |
Vardinis dažnis, Hz | 50 |
Nominali tr. jungimo srovė Ima, kA | 63 |
Nominali bandymo įtampa Ud, kV | 28 |
Nominali Impulsinė įtampa Up, kV | 75 |
Apsaugos laipsnis | IP 2X |
Altitudė, m | ≤ 1000 |
Aplinkos temperatūra, ºC | -35...+35 |
Santykinė oro drėgmė | ≤ 95% |
Svoris, kg | ≤ 165 kg |
